Каква е разликата в гредата след преминаване през разширител на CO2 лъча?
Като доставчик на разширители на CO2 греда, често срещаме въпроси от клиентите относно разликата в гредата, след като лазерният лъч премине през нашите продукти. Разбирането на тази концепция е от решаващо значение за различни приложения - от индустриално лазерно рязане до научни изследвания. В този блог ще се задълбоча в детайлите на разминаването на лъча и как нашите разширители на CO2 лъчите му влияят.
Разбиране на разликата в лъча
Преди да обсъдим въздействието на разширителя на гредата на CO2 върху дивергенцията на лъча, нека първо да разберем какво е разминаването на лъча. Дивергенцията на лъча е мярка за ъгловото разпространение на лазерен лъч, докато се разпространява през пространството. Обикновено се изразява в милирани (MRAD) или степени. Лазерният лъч с ниска дивергенция ще поддържа тясна ширина на голямо разстояние, докато лъч с висока дивергенция ще се разпространи по -бързо.
Дивергенцията на лазерния лъч се определя от няколко фактора, включително дължината на вълната на лазера, размера на лъча при източника (известен също като талията на гредата) и качеството на оптичните компоненти, използвани за генериране и манипулиране на лъча. Като цяло, по -късите дължини на вълната и по -големите талии на гредата водят до по -ниска дивергенция на лъча.
Как работят разширителите на гредата на CO2

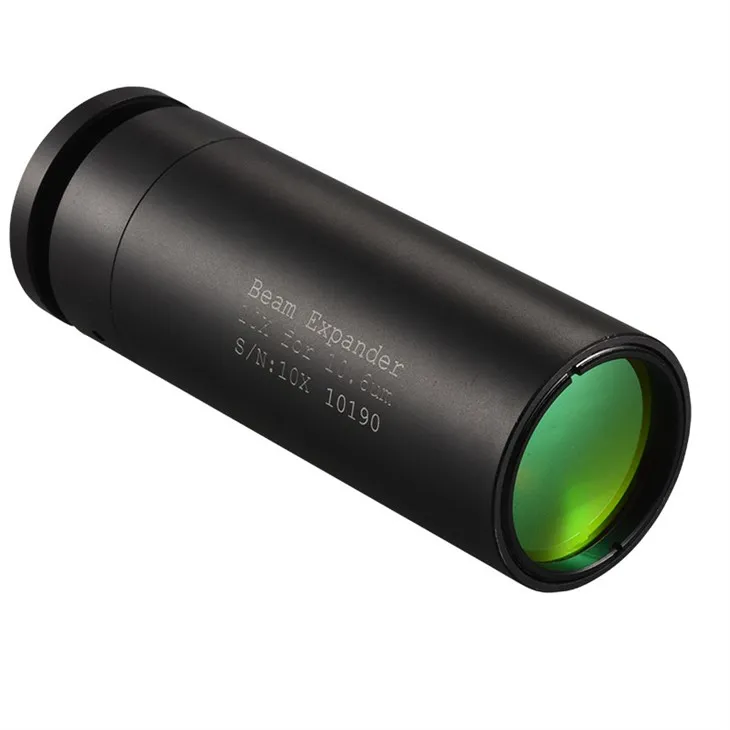

Разширителят на гредата на CO2 е оптично устройство, предназначено да увеличи диаметъра на лазерния лъч на CO2, като същевременно поддържа колимацията си. Състои се от две или повече лещи, подредени в конкретна конфигурация за постигане на желаното съотношение на разширяване. Най -често срещаният тип разширител на гредата на CO2 е Galilean Expander Beam, който използва комбинация от вдлъбнат и изпъкнал обектив.
Когато лазерният лъч на CO2 влезе в разширителя на лъча, той първо преминава през вдлъбната леща, която разминава лъча. След това разминаващият се лъч преминава през изпъкналата леща, която сближава лъча и увеличава диаметъра му. Нетният ефект е увеличаване на диаметъра на лъча, без значително промяна на ъгъла на дивергенция.
Въздействие на разширителя на гредата на CO2 върху дивергенцията на гредата
Едно от ключовите предимства на използването на разширител на гредата на CO2 е, че той може да намали разликата на лъча на лазер CO2. Това е така, защото разширителят на лъча увеличава диаметъра на лъча, което от своя страна намалява ъгловото разпространение на лъча. Според законите на оптиката дивергенцията на лъча е обратно пропорционално на диаметъра на лъча. Следователно, чрез увеличаване на диаметъра на лъча, разширителят на лъча ефективно намалява дивергенцията на лъча.
Количеството намаляване на дивергенцията на лъча зависи от съотношението на разширяване на разширителя на лъча. Коефициентът на разширение се определя като съотношението на диаметъра на изходния лъч към диаметъра на входния лъч. Например, разширителят на лъча със съотношение на разширяване 5: 1 ще увеличи диаметъра на лъча с коефициент 5. В резултат на това разликата на лъча ще бъде намалена с коефициент 5.
Важно е обаче да се отбележи, че намаляването на дивергенцията на лъча не е безкрайно. Съществуват практически ограничения до това колко може да се намали дивергенцията на лъча, които се определят от качеството на оптичните компоненти, използвани в разширителя на лъча, и характеристиките на входния лазерен лъч.
Приложения на разширителите на CO2 лъча с намалена дивергенция на лъча
Възможността за намаляване на разликата в гредата прави разширителите на CO2 лъча идеални за широк спектър от приложения. Ето няколко примера:
- Промишлено лазерно рязане и заваряване:В индустриалните приложения за рязане и заваряване на лазер е необходим тесен и фокусиран лазерен лъч, за да се постигне висока точност и качество. Чрез намаляване на дивергенцията на гредата, разширитетелите на гредата на CO2 могат да помогнат за поддържане на тясна ширина на лъча за голямо разстояние, което води до по -точни разфасовки и заварки.
- Лазерно маркиране и гравиране:Лазерното маркиране и гравирането изискват лазерен лъч с висока интензивност, за да се създадат постоянни марки на различни материали. Разширяващият се на CO2 лъч може да помогне за увеличаване на диаметъра на лъча и намаляване на разликата на лъча, което позволява по -прецизно и подробно маркиране и гравиране.
- Научни изследвания:В научните изследвания лазерите на CO2 често се използват за спектроскопия, микроскопия и други приложения. Чрез намаляване на разликата в лъча, разширителите на гредата на CO2 могат да подобрят разделителната способност и чувствителността на тези инструменти, като позволяват по -точни измервания и наблюдения.
Избор на правилния разширител на гредата на CO2
Когато избирате разширител на гредата на CO2, важно е да се разгледат няколко фактора, включително съотношението на разширяване, качеството на лъча, работната дължина на вълната и капацитета за обработка на мощността. В нашата компания ние предлагаме широк спектър от разширители на греди на CO2 с различни съотношения на разширяване и спецификации, за да отговорим на нуждите на различни приложения.
В допълнение към разширителите на гредата на CO2, ние също предлагаме355nm Разширяващ лъчиExpander Zoom Beamза други дължини и приложения на лазерните вълни. Нашият екип от експерти може да ви помогне да изберете правилния разширител на лъчите за вашите специфични изисквания и да ви предостави техническа поддръжка и съвети.
Свържете се с нас за повече информация
Ако се интересувате да научите повече за нашите разширители на CO2 греда или имате въпроси относно разликата в гредата, моля, не се колебайте да се свържете с нас. Тук сме, за да ви помогнем да намерите най -доброто решение за вашето лазерно приложение. Независимо дали сте изследовател, инженер или индустриален потребител, можем да ви предоставим висококачествени разширители на лъчи и отлично обслужване на клиентите.
ЛИТЕРАТУРА
- Siegman, AE (1986). Лазери. Университетски научни книги.
- Saleh, Bea, & Teich, MC (2007). Основи на фотониката. Уайли.
